三相多功能變送器,通過專用電量芯片采樣,CPU 數字化處理,真有效值算法,高精度的測量有功功率、無功功率、視在功率、功率因數、三相電壓、三相電流、頻率、有功電能、無功電能等,隔離轉換成線性直流標準模擬信號輸出、RS485數字通信接口輸出或電能脈沖輸出。模擬量可選:DC0~20mA、DC4~20mA、DC0~5V、DC0~10V等變送輸出;RS485數字通信接口,采用國際標準Modbus-rtu通信協議,可與各種PLC、HMI、組態軟件實現組網。最多可選4路模擬量輸出,每路可選對應上面任意一種電參量。有功電能脈沖,無功電能脈沖輸出,脈沖常數300~9999可設。
二、主要技術指標
三、外形尺寸
四、功能模塊
4.1 模擬量變送輸出
模擬量輸出可選:DC0~20mA、DC4~20mA、DC0~5V、DC0~10V等。模擬量變送輸出與輸入信號隔離,成線性對應關系,廣泛用于PLC、DCS等數據采集。
變送輸出項可選:有功功率、無功功率、視在功率、功率因數、頻率、三相電壓、三相電流。有功功率、無功功率可選絕對值輸出(DC4~20mA),或帶方向的輸出(DC4~12~20mA)。當選擇帶負號的輸出時,4mA對應負的滿量程值,12mA對應0,20mA對應正的滿量程值。
精度0.5%;電流輸出時,負載電阻<500Ω;電壓輸出時,負載電阻>100KΩ。
變送輸出項設置對照表:
4.2 RS485通訊
4.2.1 通信協議
(1) RS485通訊接口,異步半雙工模式。
(2) 通訊波特率2400、4800、9600、19200bps 可設置,出廠默認值為9600 bps。
(3) 數據格式:N81無校驗位、8個數據位、1個停止位; O81奇校驗、8個數據位、1個停止位;E81偶校驗、8個數據位、1個停止位;N82無校驗位、8個數據位、2個停止位。
國際標準Modbus-RTU協議,儀表地址:1~247;本機目前支持03H、04H讀命令,03H、04H讀命令功能相同,10H寫寄存器命令。通信參數通過上位機軟件設置或顯示面板設置。
報文格式說明:
命令04H(或03H):讀命令
主機請求: 地址 + 命令 + 數據地址 + 數據長度 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 2byte
地址:為所要查詢儀表地址碼,可以在 1~247內設置,占用 1個字節
命令:04H或03H讀命令,長度為 1個字節
數據地址:欲讀取的數據起始地址,占用 2個字節
數據長度:欲讀取的數據字長度
CRC16校驗碼:低8位在前,高8位在后,占用2個字節
從機響應:地址 + 命令 + 數據長度 + 數據信息 + CRC校驗碼
1byte + 1byte + 1byte + nbyte + 2byte
地址:為響應儀表地址碼,長度為 1個字節
命令:04H或03H ,長度為 1個字節
數據長度:將要發送的數據字節長度
數據信息:讀取的數據,具體見儀表參數地址表
CRC16校驗碼:占用2個字節,低8位在前,高8位在后
4.2.2 通信報文舉例:
(1) 讀數據寄存器(功能代碼03H/04H):讀有功功率值,二次側有功功率=2875.3W,儀表地址為1。
主機讀數據幀(讀二次側整數數據):
儀表回應數據幀:
(2) 讀數據寄存器(功能代碼03H/04H):讀有功功率值,一次側有功功率=2875.3W,儀表地址為1。
主機讀數據幀(讀一次側float數據):
儀表回應數據幀:

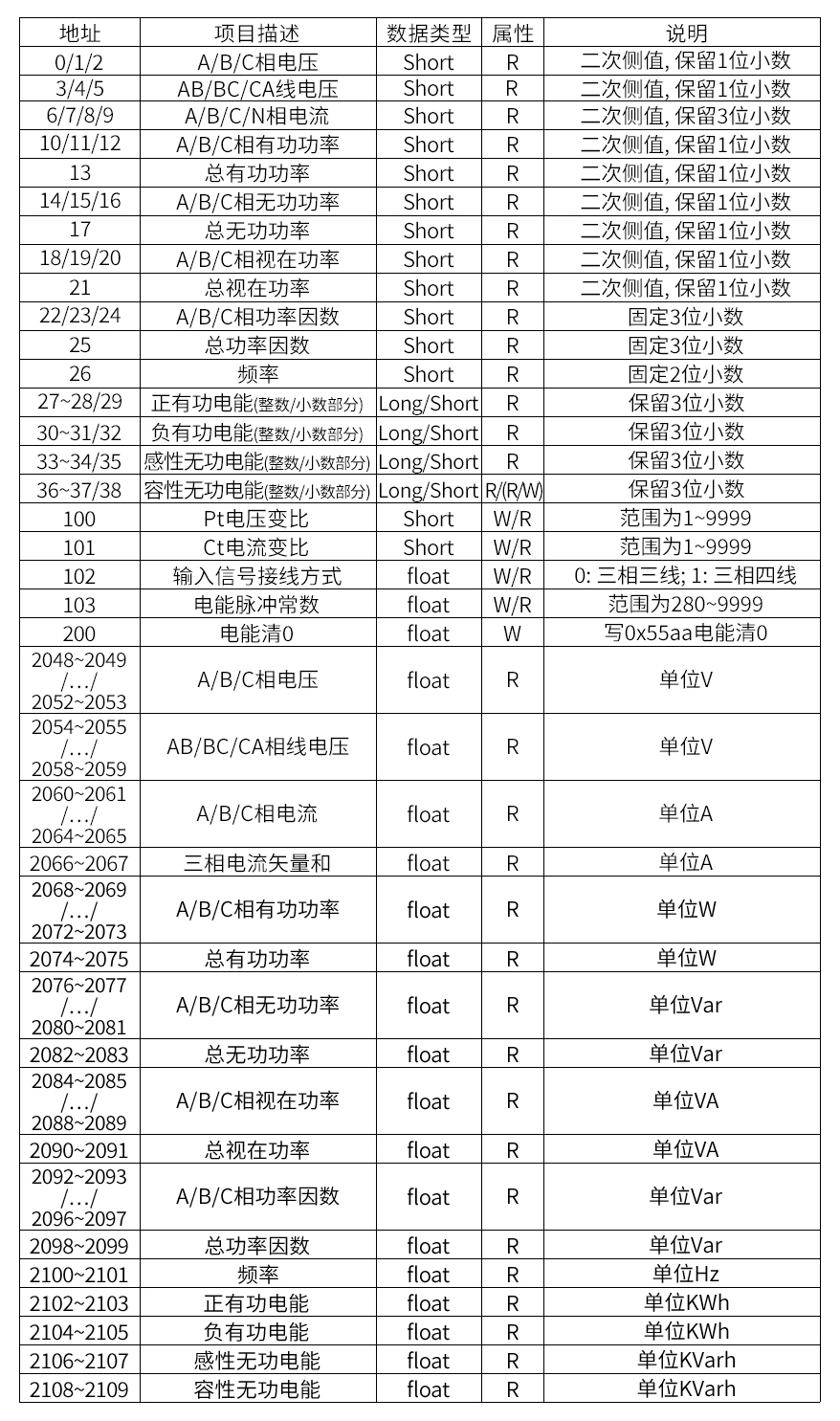

4.2.3 Modbus通信寄存器地址表
說明:
(1) 讀出的電壓為二次側的電壓值,固定1位小數位,二次側的電壓值=讀出值/10,一次側的電壓值=讀出值×PT變比/10。
(2) 讀出的電流為二次側的電流值,固定3位小數位,二次側的電流值=讀出值/1000,一次側的電流值=讀出值×CT變比/1000。
(3) 讀出的功率為二次側的功率值,固定1位小數位,二次側的功率值=讀出值/10,一次側的功率值=讀出值×PT變比×CT變比/10。
(4) 功率因數固定3位小數位,功率因數值=讀出值/1000。
(5) 頻率固定2位小數位,頻率值=讀出值/100。
(6) 電能值由3個寄存器(Word0、Word1、Word2)組成,前2個寄存器組成一個長整數,表示整數部分的值,后1個寄存器組成一個整數,表示小數部分的值,為3位的小數。電能值=Word0×65536 + Word1 + word2/1000,單位為KWh或KVarh。
(7) float浮點數采用IEEE754格式,符號位1位(S),指數位8位(E),尾數位23位(F),S EEEEEEEE FFFFFFFFFFFFFFFFFFFFFFF(31->0)。符號位:正數為0,負數為1;指位數偏移127;尾數表示小數加1。其表示為((-1)^S) * 2^(E-127) * (1+F/0x7fffff)。高位在前。
4.3 電能脈沖輸出
可選2路電能脈沖輸出功能來完成電能數據的顯示和遠傳。集電級開路光耦的電能脈沖實現有功電能和無功電能的遠傳,可采用遠程的計算機終端、PLC、DI開關采集模塊采集儀表的脈沖總數來實現電能累積計量。所采用輸出方式是電能的精度檢驗的方式(國家計量規程:標準表的脈沖誤差比較方法)。

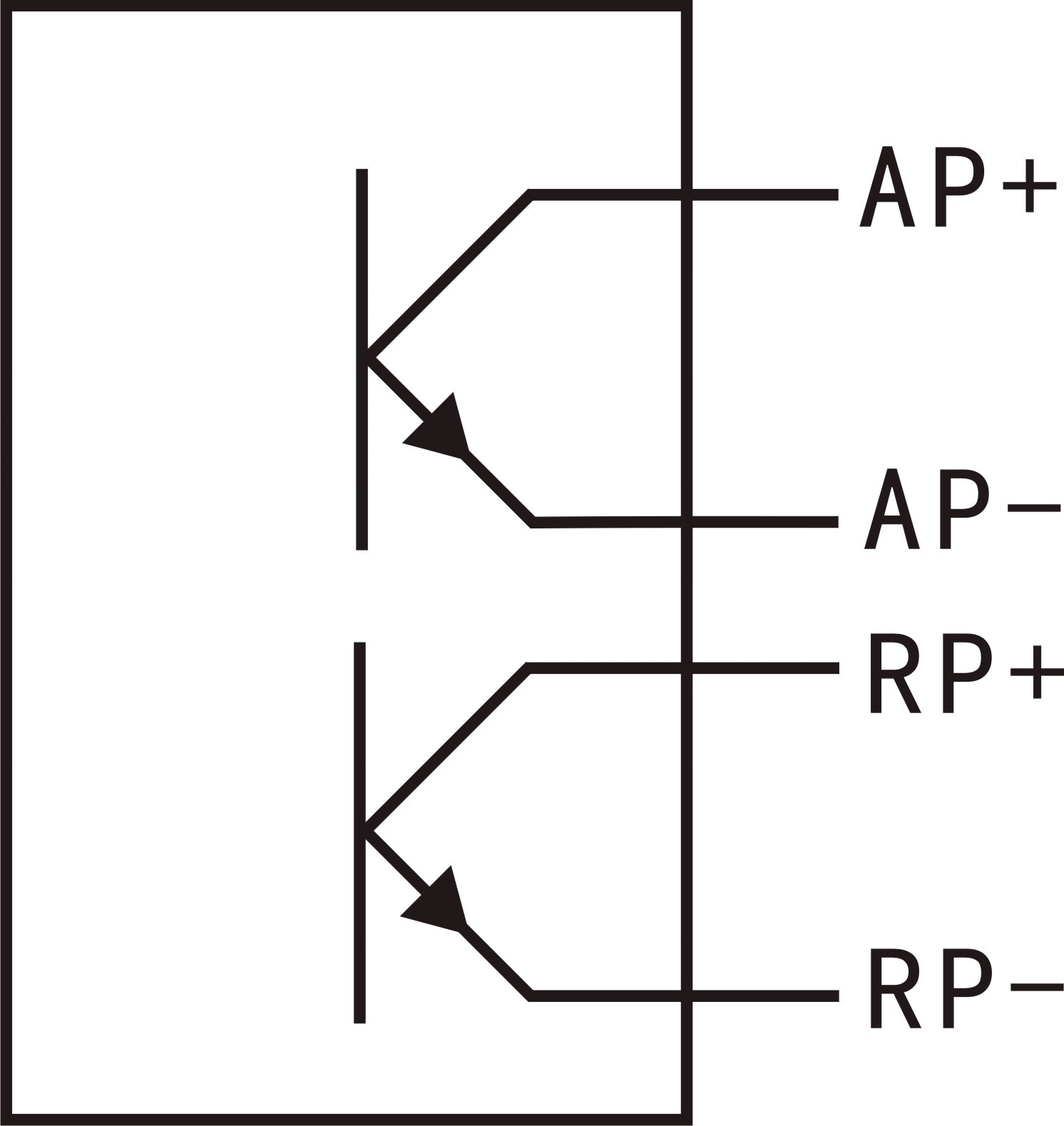

(1) 電器特性:脈沖采集接口的電路示意圖如下圖,采用光藕隔離集電集開路輸出。
(2) 脈沖常數:電能脈沖常數可設置,用戶不要求默認出廠為3600 imp/kWh,其意義為:當儀表累積1kWh時脈沖輸出個數為3600個,需要強調的是1kWh為電能的二次測電能數據,在PT、CT的情況下,相對的3600個脈沖數據對應1次測電能為1kWh×電壓變比PT×電流變比CT。
(3) 應用舉例:PLC終端使用脈沖計數裝置,假定在時長為t的一段時間內采集脈沖個數為N個,儀表輸入為:10kV/100V,400A/5A,則該時間段內儀表電能累積為:N/3600×100×80度電能。
4.4 顯示模塊
A、B、C三相LED指示燈同進亮,表示三相有功功率。866.0為顯示的有功功率值,單位為W,顯示值為二次側電流值。
五、編程操作
5.1按鍵定義
功能鍵SET:用于進入菜單項,選擇設置項。
移位鍵?:循環選定頁面內的數碼管,選定的數碼管呈閃爍狀態。
增加鍵▲:加閃爍位數碼管的數值(數字在0~9之間循環)。
5.2 編程操作中按鍵的使用
按“SET”鍵進入?yún)?shù)設置頁面,按“▲”進入?yún)?shù)值修改,通過“?”和“▲”來實現更改參數,用“SET”鍵確認并進入下一項參數設置。
5.3 設置參數說明
5.3.1 參數設置流程圖

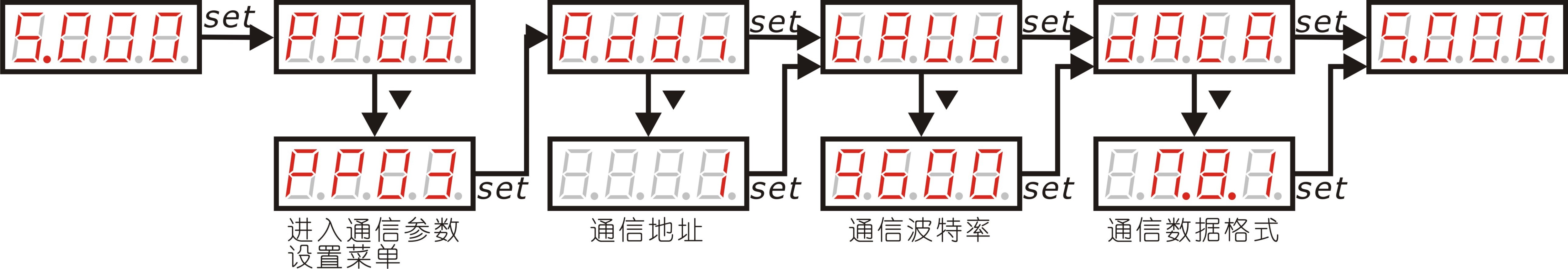

通信參數設置流程圖:

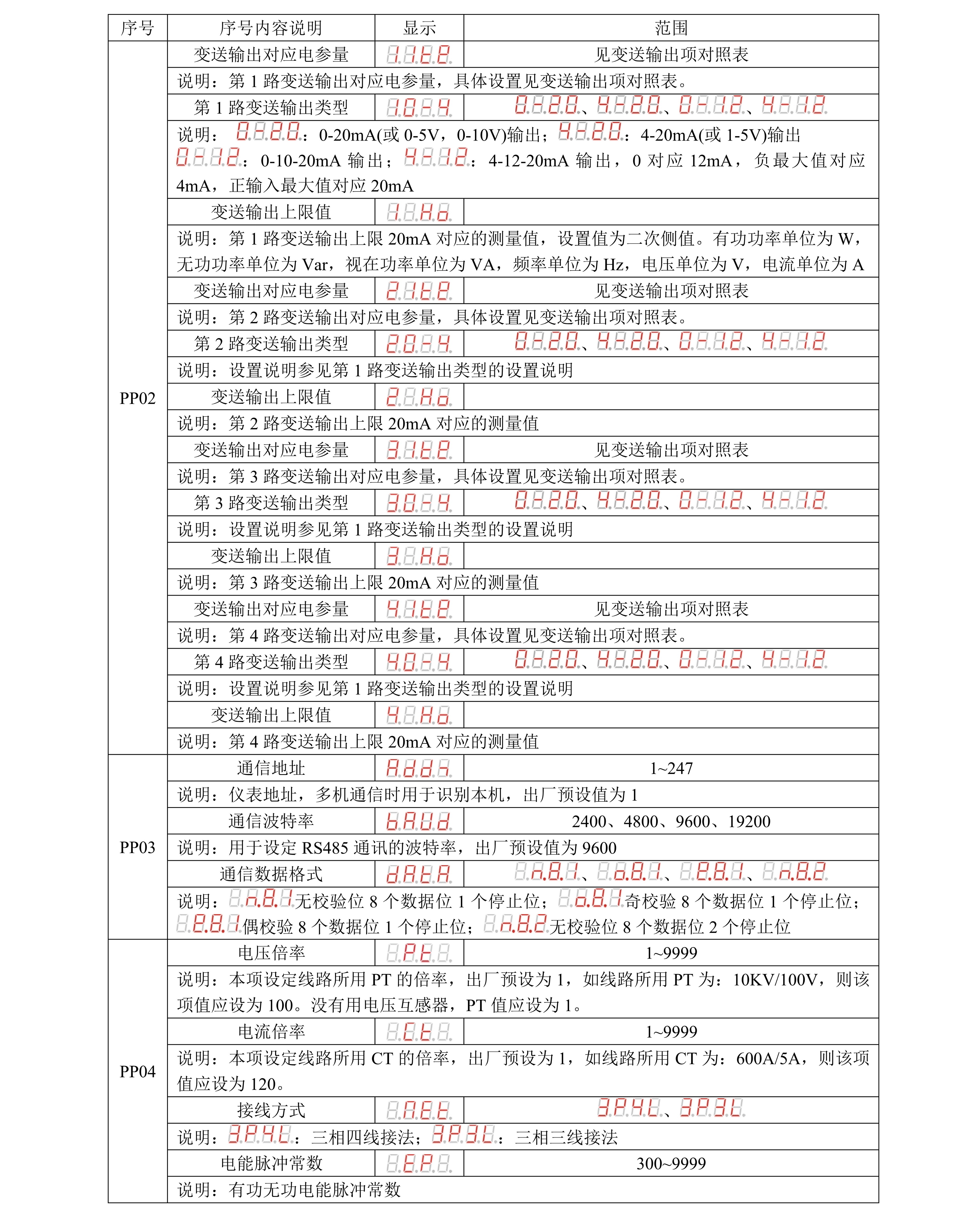

5.3.2 儀表運行參數設置(長按“SET”鍵3秒進入)

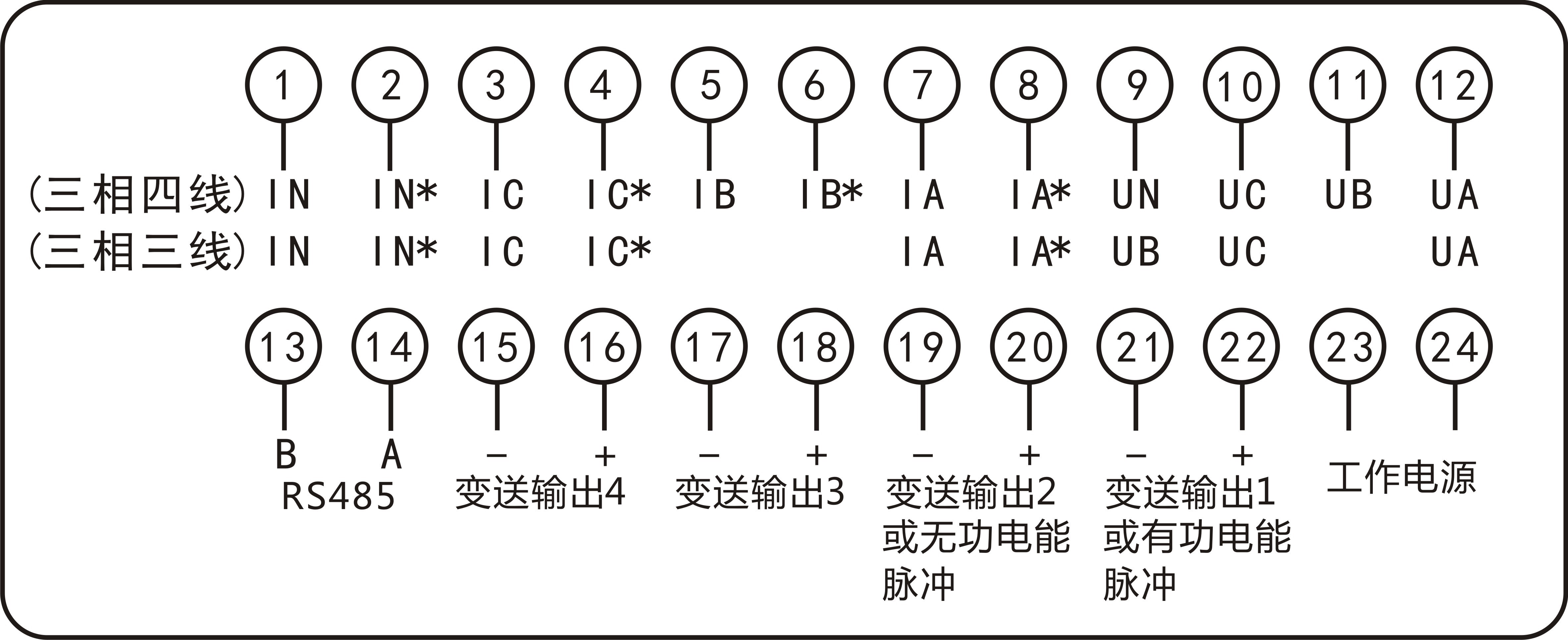

六、接線圖
說明:如與產品實物接線圖不一致,請以產品實物接線圖為準。

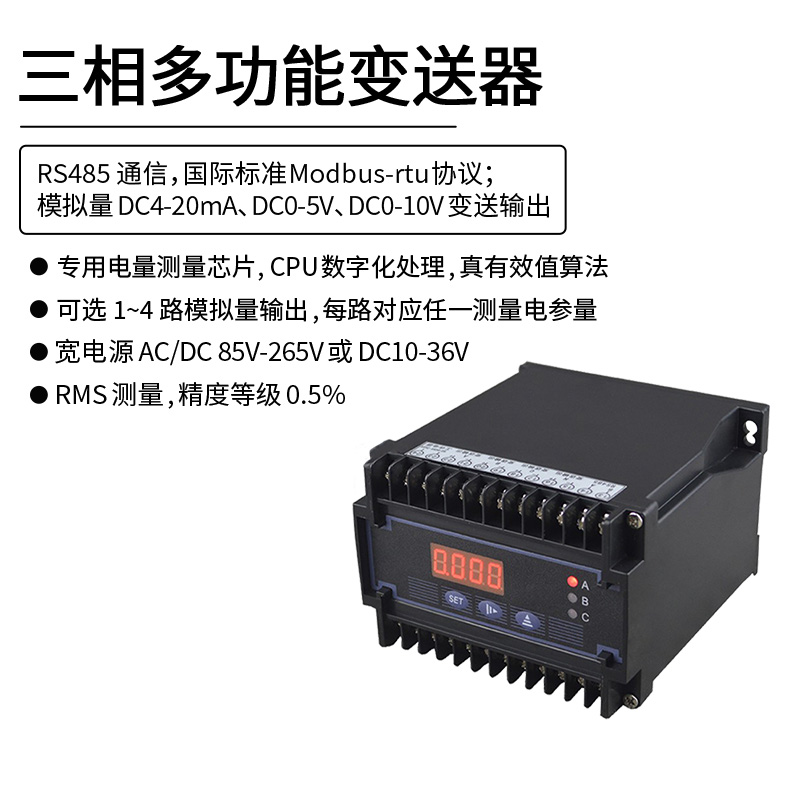

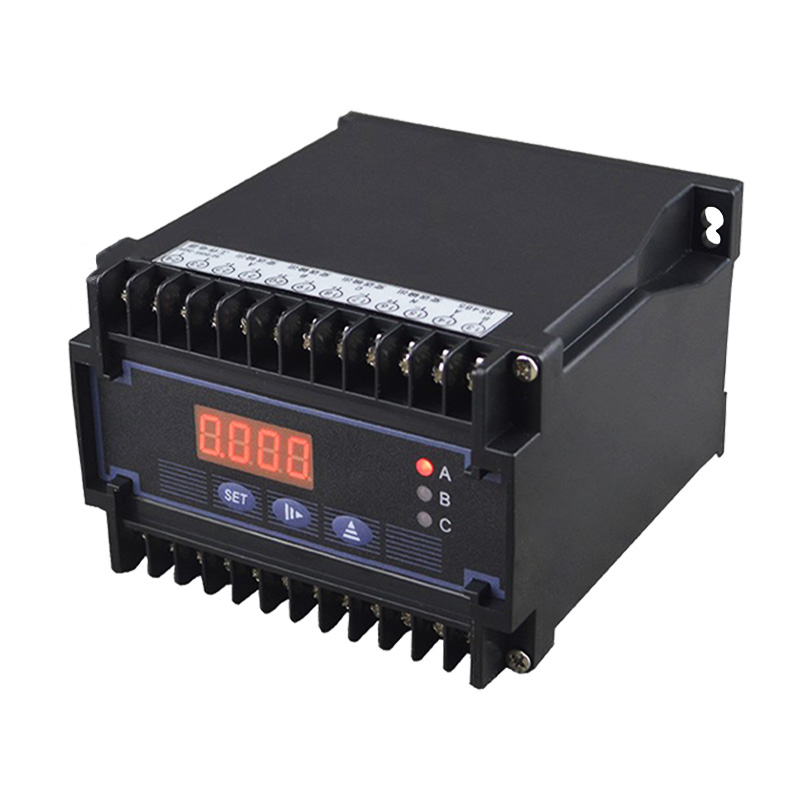

七、產品實物圖片
用戶手冊
