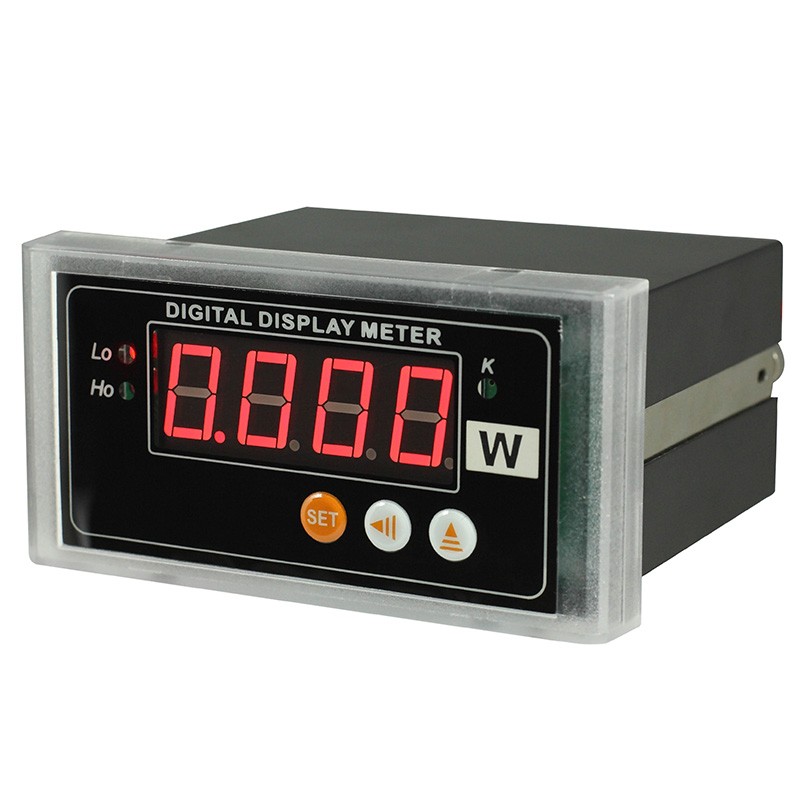

HY194系列數顯單相交流功率表,是一種具有可編程測量、顯示、報警、數字通訊和模擬量變送輸出等功能的智能儀表,廣泛應用于變電站自動化、配電自動化、智能建筑、自動化生產線、測試臺等?;ジ衅髯儽瓤赏ㄟ^儀表按鍵現場設置,使用方便靈活。4位高亮紅色LED顯示;可選一路或二路繼電器報警輸出,實現上下限報警功能;可選RS-485數字通訊接口,采用國際標準MODBUS-RTU通訊協議,可與各種PLC、HMI、組態軟件實現組網;可選模擬量(DC0~20mA、DC4~20mA、DC0~5V、DC0~10V等)變送輸出。
二、技術參數
參數 | 性能 |
信號輸入 | 電壓 | 量程 | AC57.7V/AC100V/AC220V/AC450V/AC600V等 |
過載 | 持續:1.2倍,瞬時:2倍/1S |
功耗 | <1VA |
阻抗 | >380KΩ |
電流 | 量程 | AC10A/5A/1A |
過載 | 持續:1.2倍,瞬時:10倍/5S |
功耗 | <1VA |
阻抗 | <20mΩ |
頻率 | 45-65HZ |
輔助電源 | 線性電源: AC220V±5%;功耗<3VA 開關電源: AC/DC85-265V、DC10-36V;功耗<3VA |
繼電器輸出 | 一路或二路輸出,觸點容量:1A/220VAC;1A/24VDC |
模擬量輸出 | DC0~20mA、DC4~20mA、DC0~5V、DC0~10V等 |
RS485通訊 | RS485通訊接口,物理層隔離,符合國際標準的MODBUS-RTU協議 通訊波特率2400~19200,數據格式N81、E81、O81、N82 |
精度等級 | 0.2級、0.5級 |
顯示方式 | 數碼顯示:4位高亮度LED數碼管 |
環境 | 工作溫度:-10-55℃;儲存溫度:-20-75℃ |
安全 | 絕緣:信號、電源、輸出端子對殼電阻>5MΩ 耐壓:信號輸入、電源、輸出間>AC2KV |
說明:模擬量輸出與RS485通訊為兩選一,兩種功能不能同時選擇。
三、用戶選型
3.1儀表外形尺寸及開孔尺寸
外型代號 | 外型尺寸 | 開孔尺寸 | 深度 |
5 | 96×48 | 91×44 | 85 |
1 | 160×80 | 151×71 | 85 |
D | 48×48 | 45×45 | 85 |
A | 72×72 | 67×67 | 90 |
3 | 80×80 | 76×76 | 85 |
9 | 96×96 | 91×91 | 85 |
2 | 120×120 | 111×111 | 85 |
3.2命名方式

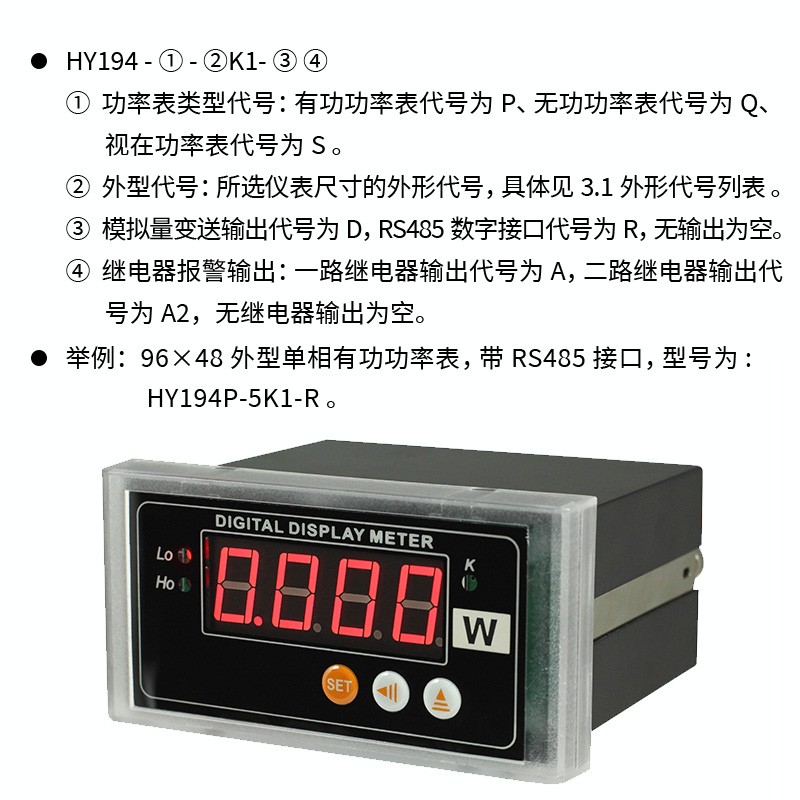

HY194① - ②K1 - ③④
①、功率表類型代號:有功功率表代號為P、無功功率表代號為Q、視在功率表代號為S。
②、外型代號:所選儀表尺寸的外形代號,具體見3.1外形代號列表。
③、模擬量變送輸出代號為D,RS485數字接口代號為R,無輸出為空。
④、繼電器報警輸出:一路繼電器輸出代號為A,二路繼電器輸出代號為A2,無繼電器輸出為空。
舉例:96×48外型單相有功功率表,帶RS485接口,型號為:HY194P-5K1-R。
四、面板說明

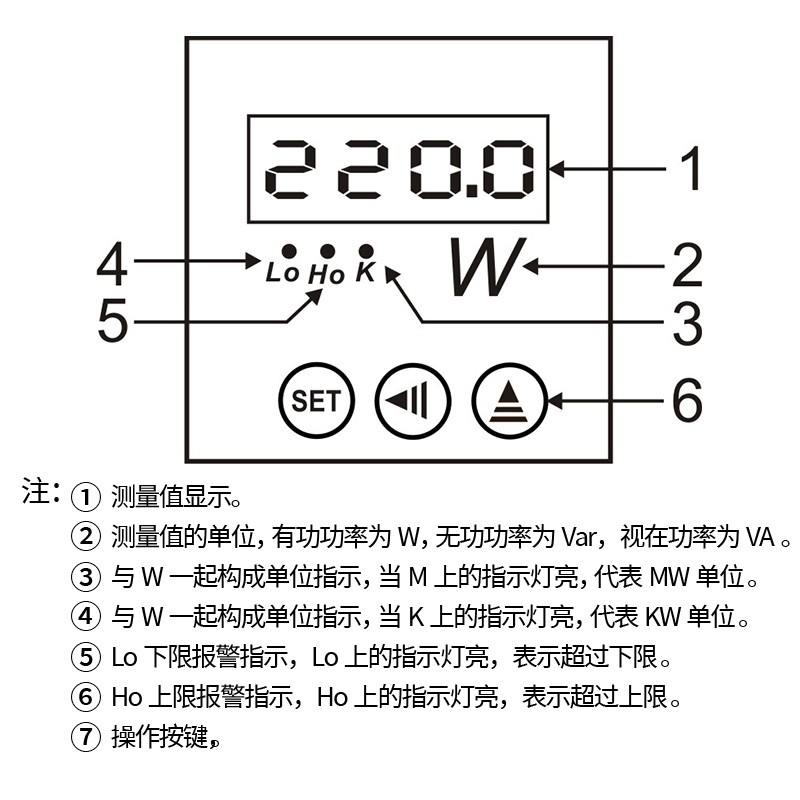

①、測量值顯示。
②、測量值的單位,有功功率為W,無功功率為Var,視在功率為VA。
③、與W一起構成單位指示,當M上的指示燈亮,代表MW單位。
④、與W一起構成單位指示,當K上的指示燈亮,代表KW單位。
⑤、Lo下限報警指示,Lo上的指示燈亮,表示超過下限。
⑥、Ho上限報警指示,Ho上的指示燈亮,表示超過上限。
⑦、操作按鍵。
五、面板按鍵操作
5.1 按鍵定義
功能鍵SET:用于進入菜單項,確認設置值。
位選鍵 ?:循環選定要設置的數碼管,選定的數碼管呈閃爍狀態。
增加鍵 ▲:改變閃爍位數碼管的數值(數碼管數值從0到9循環)。
5.2 操作方法
按住“SET”鍵不放,大約1秒鐘進入?yún)?shù)設置菜單,“▲”鍵進入菜單項的設置值,用“?”鍵、“▲”鍵調整到要設置的值,按“SET”鍵確認設置值,并進入下一設置項,如果沒有下一設置項則退出到測量狀態。
六、參數設置
6.1 繼電器報警參數設置
6.2 模擬量變送輸出參數設置

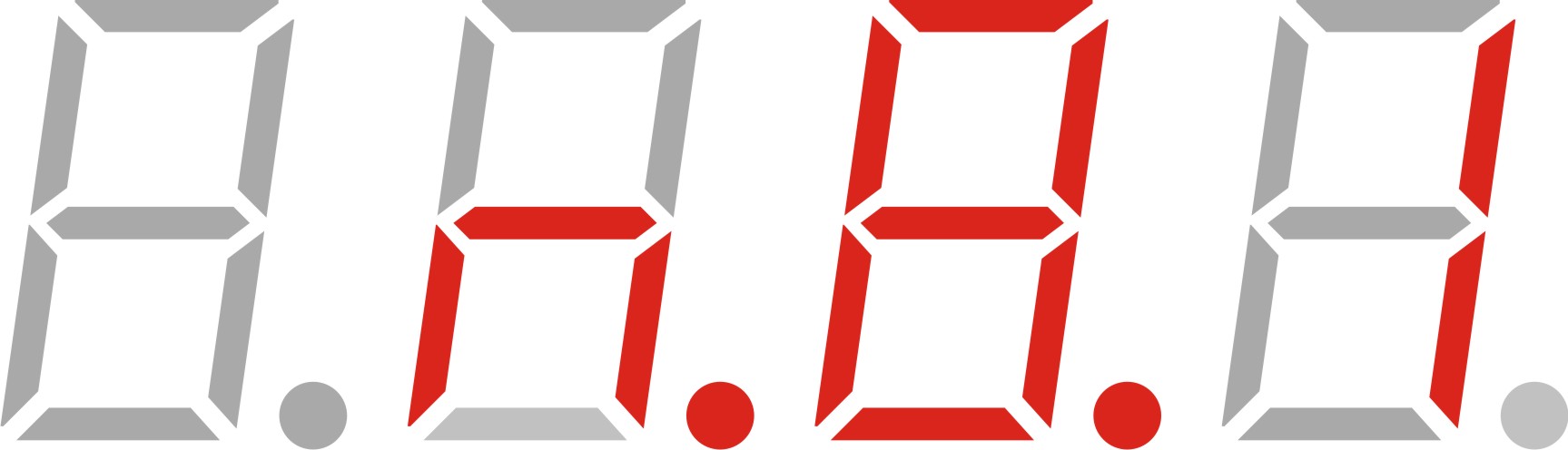

6.3 RS485通信參數設置
6.4 互感器變比設置
七、功能模塊
7.1 繼電器報警輸出
繼電器觸點容量:1A/250VAC,1A/24VDC。繼電器工作在上下限報警方式,有4個報警參數設置:上限報警值UP(二次側值)、下限報警值douu(二次側值)、回差值noop(二次側值)、報警延時間值dly(單位為秒);上限報警說明:當測量值超過上限報警值、且持續報警延時值的時間后,則上限報警繼電器動作,當上限報警繼電器動作后,只有當測量值小于(上限報警值-回差值)時,上限報警繼電器復位。下限報警說明:當測量值低于下限報警值、且持續報警延時值的時間后,則下限報警繼電器動作,當下限報警繼電器動作后,只有當測量值大于(下限報警值+回差值)時,下限報警繼電器復位。舉例說明:單相功率表,量程220V、5A,上限報警點為800W,下報警點為245W,回差為1W,報警延時值為5秒。UP=800;douu=245; noop=1; dly=5。二次側值計算:一次側值/(CT*PT)。
7.2 模擬量變送輸出
模擬量變送輸出可選:DC0~20mA、DC4~20mA、DC0~5V、DC0~10V等。模擬量變送輸出與輸入信號隔離,成線性對應關系,廣范用于PLC、DCS等采集。變送輸出的上下限設置值為二次側值。精度0.5級;電流輸出時,負載電阻<500Ω、電壓輸出時,負載電阻>100KΩ。
7.3 RS485通訊
7.3.1 通信協議
(1) RS485通訊接口,異步半雙工模式。
(2) 通訊波特率2400、4800、9600、19200bps 可設置,出廠默認值為9600 bps。
(3) 數據格式:無校驗位、8個數據位、1個停止位;奇校驗、8個數據位、1個停止位;偶校驗、8個數據位、1個停止位;無校驗位、8個數據位、2個停止位。
國際標準Modbus-RTU協議,儀表地址:1~247;本機目前支持03H、04H讀命令,10H寫寄存器命令,03H、04H讀命令功能相同。
報文格式說明:
命令04H(或03H):讀命令
主機請求: 地址 + 命令 + 數據地址 + 數據長度 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 2byte
地址:為所要查詢儀表地址碼,可以在 1~247內設置,占用 1個字節
命令:04H或03H讀命令,長度為 1個字節
數據地址:欲讀取的數據起始地址,占用 2個字節
數據長度:欲讀取的數據字長度
CRC16校驗碼:低8位在前,高8位在后,占用2個字節
從機響應:地址 + 命令 + 數據長度 + 數據信息 + CRC校驗碼
1byte + 1byte + 1byte + nbyte + 2byte
地址:為響應儀表地址碼,長度為 1個字節
命令:04H或03H ,長度為 1個字節
數據長度:將要發送的數據字節長度
數據信息:讀取的數據,具體見儀表參數地址表
CRC16校驗碼:占用2個字節,低8位在前,高8位在后
命令10H :寫命令
主機請求:地址 + 命令 + 起始地址 + 寄存器數 + 字節數 + 寫寄存器數據 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 1byte + nbyte + 2byte
地址:為所要查詢儀表地址碼,可以在 1~247內設置,占用 1個字節
命令:10H寫命令,長度為 1個字節
起始地址:欲寫的數據起始地址,占用 2個字節
寄存器數:欲寫的寄存器數量
字節數:寫數據的字節數量
寫寄存器數據:寫入寄存器的數據
CRC16校驗碼:低8位在前,高8位在后,占用2個字節
從機響應:地址 + 命令 + 起始地址 + 寄存器數 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 2byte
地址:為響應儀表地址碼,長度為 1個字節
命令:10H寫命令,長度為 1個字節
起始地址:欲寫的數據起始地址,占用 2個字節
寄存器數:欲寫的寄存器數量
CRC16校驗碼:低8位在前,高8位在后,占用2個字節
7.3.2 通信報文舉例:
(1) 讀數據寄存器(功能代碼03H/04H):讀有功功率值220.0W,儀表地址為1。
主機讀數據幀:
地址 | 命令 | 起始地址(高位在前) | 寄存器數(高位在前) | 校驗碼(低位在前) |
01H | 04H | 00H,00H | 00H,01H | 31H,CAH |
儀表回應數據幀:
地址 | 命令 | 數據長度 | 數據段(2字節) | 校驗碼 |
01H | 04H | 02H | 08H,98H | BFH,5AH |
(2) 寫數據寄存器(功能代碼10H):設置電流變比CT=20,儀表地址為1。
主機寫數據幀:
地址 | 命令 | 起始地址 | 寄存器數 | 字節數 | 數據段 | 校驗碼 |
01H | 10H | 00H,07H | 00H,01H | 02H | 00H,14H | A7H,E8H |
儀表回應數據幀:
地址 | 命令 | 起始地址 | 寄存器數 | 校驗碼 |
01H | 10H | 00H,07H | 00H,01H | B0H,08H |
7.3.3 Modbus通信寄存器地址表
地址 | 項目描述 | 數據類型 | 屬性 | 說明 |
0 | 有功功率值 | Short | R | 范圍:0~9999 |
1 | 無功功率值 | Short | R | 范圍:0~9999 |
2 | 視在功率值 | Short | R | 范圍:0~9999 |
3 | 功率因數值 | Short | R | 范圍:0~9999 |
4 | 電壓值 | Short | R | 范圍:0~9999 |
5 | 電流值 | Short | R | 范圍:0~9999 |
6 | 電壓變比PT | Short | R | 范圍:1~9999 |
7 | 電流變比CT | Short | R | 范圍:1~9999 |
8 | 繼電器下限報警值 | Short | R/W | 范圍:0~9999 |
9 | 繼電器上限報警值 | Short | R/W | 范圍:0~9999 |
10 | 繼電器動作回差值 | Short | R/W | 范圍:0~9999 |
11 | 繼電器動作延時值 | Short | R/W | 范圍:0~250 |
說明:
(1) 讀出的電壓為二次側的電壓值,固定1位小數位,二次側的電壓值=讀出值/10,一次側的電壓值=讀出值×PT變比/10。
(2) 讀出的電流為二次側的電流值,固定3位小數位,二次側的電流值=讀出值/1000,一次側的電流值=讀出值×CT變比/1000。
(3) 讀出的功率為二次側的功率值,固定1位小數位,二次側的功率值=讀出值/10,一次側的功率值=讀出值×PT變比×CT變比/10。
(4) 功率因數固定3位小數位,功率因數值=讀出值/1000。
(5) 繼電器的下限報警值、上限報警值、動作回差值為二次側的值,無小數。
八、接線方式及接線端子圖
8.1 接線方式

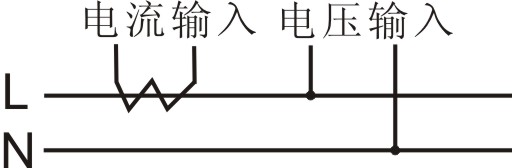

配電流互感器 電流直通
8.2 接線端子圖

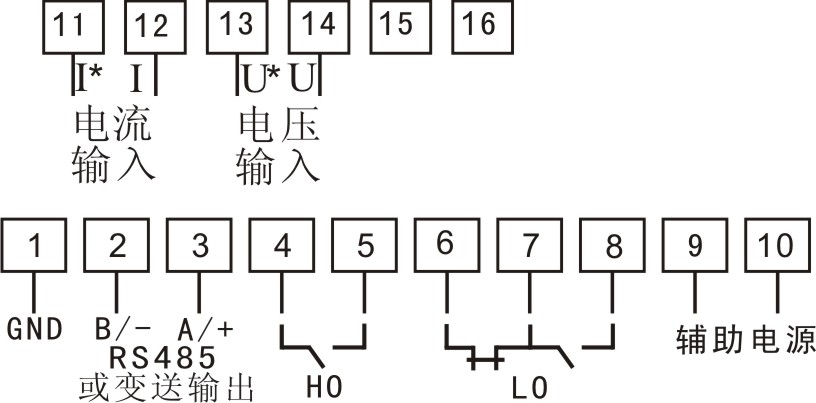

外型:72×72、80×80、96×96、120×120 外型:160×80
外型:96×48 外型:48×48
說明:
1、接線端子圖與產品背后實際接線端子圖不同時,請以產品背后接線端子圖為準。
2、HO為上限報警繼電器輸出,LO為下限報警繼電器輸出,儀表只帶一路繼電器輸出時,上限報警、下限報警都通過下限報警繼電器輸出。
用戶手冊
